Tv Soni KLV40R452A Siting

Kerusakan layar kedip kedip, saat kedip byar lampu menyala,lampu indikator hijau hidup mati terus, gambar juga tdk kelihatan, setelah beberapa kali kedip kedip layar bisa on normal,cek backlight nyala semua,cuma ada beberapa yang menghitam tapi bisa nyala,

Coba ganti backlight baru,tetap sama gejalanya,ketika menyala ic driver nya cuma hangat saja, tdk seperti ic driver soni kadipaten yang panas sekali.

Ic driver tv ini  sudah dinon aktifkan proteknya,coba lepas proteknya, malah tidak bisa menyala sama sekali,coba pasang lagi proteknya malah menyala normal.Yang di jamper R koq pin 35 /vref ke ground pakai R 33Kom,biasanya pin 31 ke ground pakai R10K.

Beberapa hari kumat lagi kedip kedip terus,bongkar lagi layar,soket soket lampu di jamper i pakai kabel, soket soket di soldiri,coba lagi masih kedip kedip,coba pin 35 di jamper lagi ke grd pakai R33kohm,masih kedip kedip, tapi beberapa kali lampu backlight kedip kedip terus bisa normal lagi,kalau dimatikan pakai remot,tv bisa langsung hidup.

Mesin Cuci Front loading Bener

 Servis mesin cuci Front loading samsung WW70J4233KW dengan kerusakan tidak bisa di power on,sebelumnya kadang bisa kadang sulit, sekarang tidak bisa sama sekali, tegangan 5V, 17V hadir,tegangan 17 v untuk mensuplay ic regulator 78R15,saat modul di trapkan di mesin ic 78R15 belum bisa bekerja, tapi kalau modul dilepas di colokkan langsung 220V, tegangan 15V bisa keluar.

Coba ganti IC regulator TOP 253PN dengan stok yang ada TOP 258,ampere lebih besar, tetep saja tidak mau on.

LED LG 32LN560BPTA

 Servis tv LED LG 32LN560BPTA Pak Yono tegal Onggobayan dengan kerusakan ngeblank,suara ada. Tegangan ticon 12v hadir, vgh, vgl protek.

R Fuse R226👆yang terhubung dengan IC 👇coba di lepas. Hasilnya gambar bisa hadir tapi ngeklis,vgh, vgl, dan tegangan yang lain hadir semua,Ada 2 buah ic cof, dan ic cof sisi kiri, di lihat dari belakang begitu panas.

👆Ic dc dc juga begitu panas👆

LG 22LN4050 MATOT

 Cek adaptor 19V kadang hadir kadang hilang,ternyata emi filter eror, kadang nyambung kadang putus.

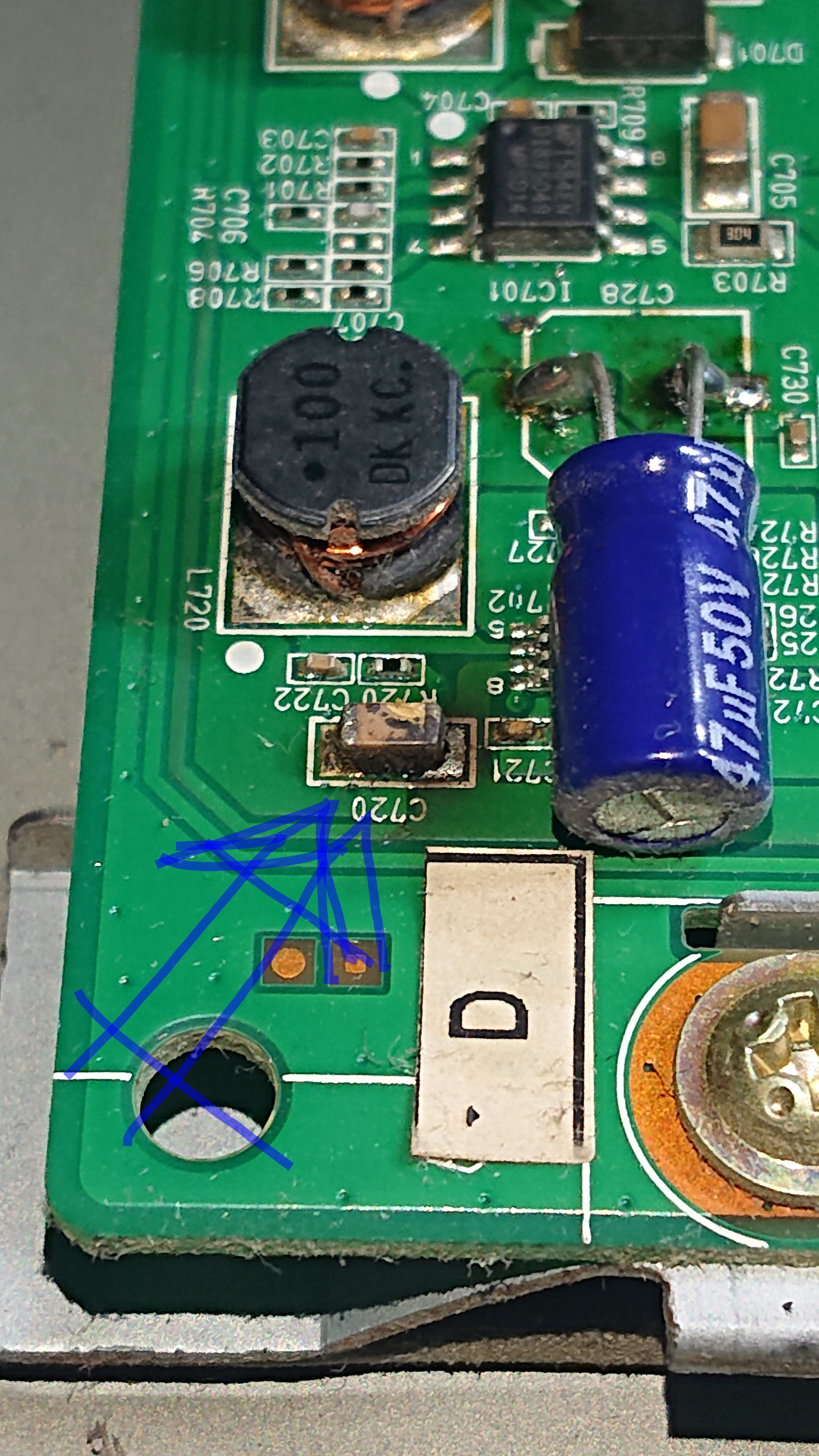

Tegangan adaptor sudah stabil,tapi ketika di colok tegangan koq drop,tv masih matot, coba pakai mbr tegangan 19V,terpantau ada capasitor short area dekat soket LVDS,

Capasitor dilepas tv bisa hidup dengan memakai adaptor asli,diplanjer beberapa menit koq mati lagi, tegangan ngedrop lagi, pakai mbr lagi terpantau ada kapasitor area tegangan bl yang short.

Kapasitor dilepas tv bisa hidup sampai sekarang.

Micro wave Panasonic NN-ST32HM

 Microwafe 25 liter 450W,harga 1,5 jutaan.

Kerusakan tombol tidak berfungsi. Awalnya gara gara kemasukan cicak,sudah di ganti modul sama saja,modul harga 700 an di servis center, terpantau kipas juga putus, coba diganti pakai kipas kulkas sama saja. Mungkin rusak tombol switnya/membran panel.

Membran panel Mirip dengan punya NN-ST34HM, harga seken ori 300rb.modulnya harga 450 rb online,

Modul yang rusak👆

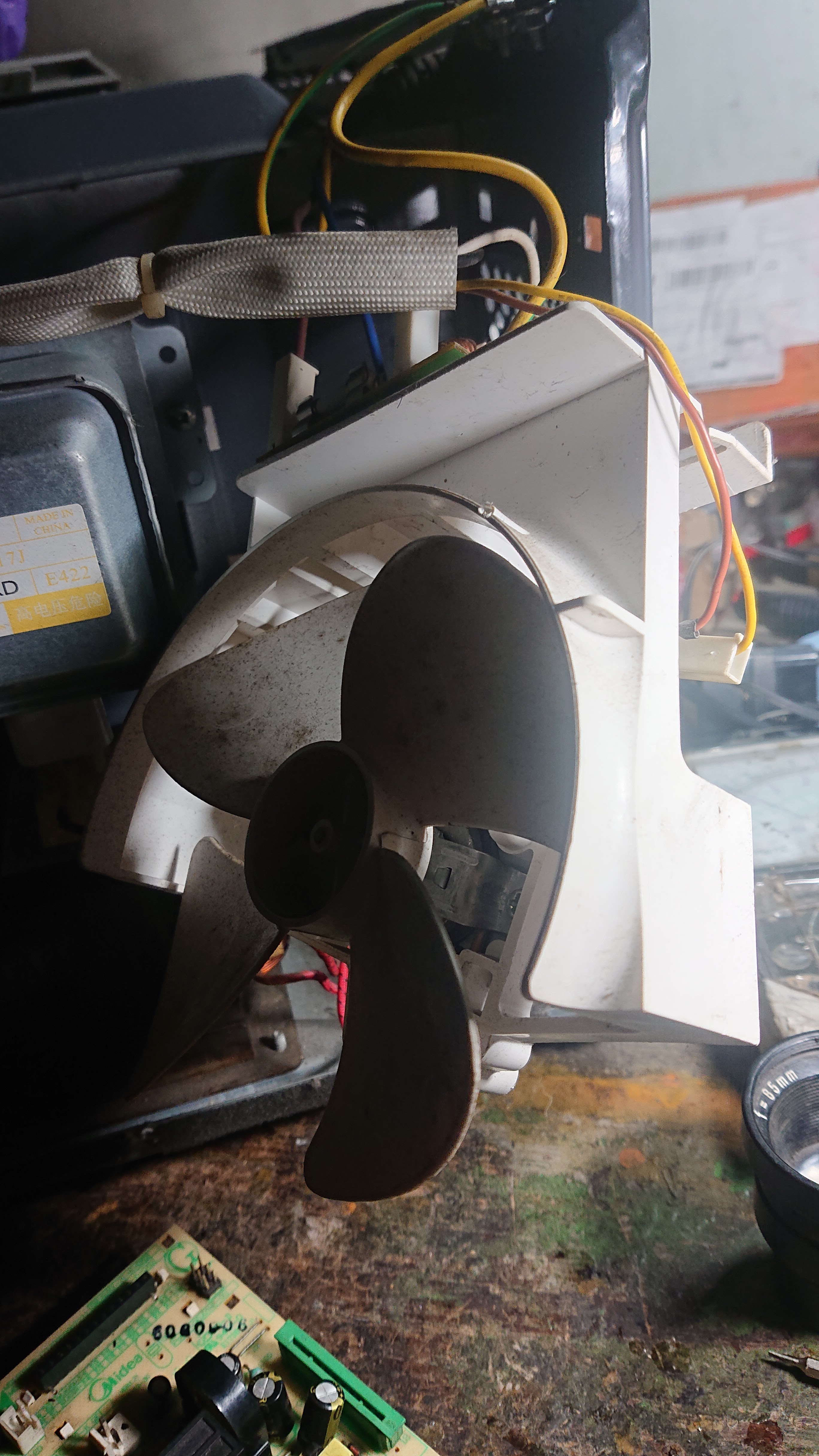

Kipas YZ-E6120-M51D Motor 220V 2600RPM yang putus👆

Besar kawat antara 0,12-0,15 mm, 3150n saat spoel bekasnya diambil dengan rol bekas tenol.

Tak kasih 0,15mm 3500n/putaran,terukur 236 ohm

Harusnya lebih banyak lagi putarannya, karena diameter rol tenol lebih besar dari diameter keren kipas ini, sebagai perbandingan nilai impedansi kipas kulkas 800 ohm

Alhamdullilah ternyata memang rusak membran panelnya, di ganti dengan persamaannya, diganti dengan tipe NN-ST34HM bisa, barang sama persis.

LED AKARI Ari LE-22D88 mati sendiri

 Servis LED AKARI 22" ari dengan kerusakan sering mati sendiri, harus ditekan power lagi baru mau hidup lagi,pakai adaptor luar merk POWER, Adaptor yang bisa di adjus dari 12V sampai 24V.

Coba ganti adaptor yang serupa ternyata beres normal,coba diservis adaptor yang rusak,ganti ic driver UC3843, Tr fet, dioda output kaki 3,TL431,elco di ganti,belum juga membuahkan hasil dan buang2 waktu. Di putuskan ganti adaptor baru.

LED SHARP LC32SA4101i

 Servis tv led sharp Suyanto, kerusakan gambar blur, tipis, berkabut, terpantau  tegangan vgl - 10v,vgh 30v,ic ticon terpantau panas sekali.

Tv ini belum digital.

Carger sepeda listrik.

 Servis carger sepeda listrik matot, lampu indikator merah hijau juga matot.

Terpantau dioda b+untuk ic driver nya short, tak ganti diodanya masih belum on,ganti ic driver  UC3842 baru bisa on, lampu indikator warna hijau menyala, kipas masih mati, kata user kipas bisa hidup saat carger di pakai untuk ngecas, saat lampu indikator warna merah.

Saat stanby tegangan kipas juga sangat rendah, padahal kalau kipas dilepas, tegangan kipas muncul.

Mesin cuci samsung Pak Pratomo

 Servis mesin cuci samsung WA70V4 pak pratomo eror, girbok masih bagus padahal sudah pemakaian 15 tahunan, tapi modul eror, harus menunggu 15 menit setelah colokan listrik menancap baru bisa distar, bisa di power on tapi menunggu 10-15 menit baru bisa di star.Kode child lock hidup lampu indikatornya, walaupun lebih redup di bandingkan jika mode child lock di aktifkan,

Suara berisik beberapa saat di water inlet saat di power on sudah sembuh dengan membuka dan mencuci water inlet.

STB ADVANCE EROR

 Servis stb advance milik orang ngepreh eror. Muncul osd terus, coba di exit pakai remot bisa. Tapi saat stb di restar maka muncul lagi osd nya, seperti tombol stb eror, coba dilepasi semua tombol sama saja, coba di lepas lcd stb bisa sembuh.

XIOMI L32M7-EAID Matot

 Servis tv xiomi jalan ngampilan Toro friend, habis kena petir, terpantau psu gosong, fet rusak, ada beberapa onderdil kecil kecil yang gosong, di putuskan di gacun saja, psu membutuhkan tegangan 12v dan 40 an Volt untuk backligh.Terpantau juga dioda backlight short. Coba pakai gacun 3kabel,tegangan cuma 11,6v dan 60V, tegangan 11v  bisa di adjust pakai trimpot gacun mentok di 11V saja saat stanby, tapi tegangan backlight bisa di adjust pakai trimpot gacun dari tegangan 45v sampai 62V.tegangan tdk stabil naik turun, tapi saat di onkan tegangan 12v bisa stabil di 12V tapi tegangan backlight tdk stabil, sehingga lampu backlight kadang redup, kadang terang, setelah melalui beberapa pengecekan sumber masalahanya pada PSU nya, entah dari travo copernya, atau karena pakai gacun, entah karena dioda nya, dioda aslinya pakai 3kaki,tak ganti pakai 2kaki saja.

Coba tak gacun pakai gacun 5kabel,tegangan 12v langsung muncul stabil, tegangan backlight 45v saja.

Tapi lampu backlight masih belum stabil nyalanya, rencana mau pakai dc dc saja untuk lampu backlightnya, berhubung nego harga tdk deal, ya GS saja jadinya.

Tegangan output backlight 62V,tidak bisa di adjust lewat trimpot gacun. Gambar memang redup,normalnya tegangan 78V.

Memakai backlight 2x6 kancing 6V 563mm.

Sangat berbeda dengan xiomi L32M7-EID. Memakai backlight 2X5 kancing, 3V,566mm. berbeda minus huruf A saja.

                  👆Dioda backlight yang short 10F40F(10A400V dioda fast recovery)

      👆Fet yang short  70S600P

                  👆Ic driver Backlight OB3363VP

Samsung UA32EH4000 MATOT

 Tv orang sonopakis, tes psu dengan mencabut soket ke MB, terpantau psu tdk mampu menghidupkan lampu latar, terpantau elco 47mf 200v rusak, di ganti langsung jreng, tegangan 108V ke lampu latar nongol dan lampu hidup, tes lagi mb dengan memasang mb ke psu terpantau masih matot.

PSU mirip dengan psu samsungku UA32EH4003 ku, dudukan baut sama, tegangan output ke MB dan ke lampu juga sama, cuma komponennya saja yang berbeda posisi.

Mb ternyata mirip, soket lvds ke panel sama, tegangan ke panel 12,8V,soket spiker sama, soket ke PSU sama, hanya soket sensor remot dan tombol power saja yang berbeda.

Casing dudukan mb dan psu juga sama, cuma mindah frame depan dan casing belakang saja, mb ku sudah bisa dipasang di TV konsumen dengan sempurna.

Mb konsumen ada yang short, cek kompone area tombol ada yang short, coba di beri MBR dengan tegangan 3,3V ternyata cuma IC ini yang panas overheat. 👇👇👇👇👇

STB ADVANCE REBOT

 Stb advance waris rebot terus, hidup mati hidup mati sendiri, sudah coba pakai tegangan external 5v sama saja kasusnya, terpantau elco psu 10mf 50v lemah, tak ganti sama saja, 4bulan yang lalu sudah tak ganti elco 400v dan elco output 2200mf dengan nilai yang lebih besar, apa pengaruh ini ya,

STB ZYREX suara eror

 Stb mamah hartoyo merk ZYREX suara tidak normal, suara seperti di slow, sudah di reset pabrik sama saja. Tegangan normal, 1,8v,3,3v.

TV SHARP LC-32LE150M

 Servis led sharp LC 32LE150M Ngepreh, gambar sebelah kiri cacat.

Ada 2 cof, kanan dan kiri,coba cut vgh, vgl dan lain lainnya, clk 1 clk 2 dan lain lainnya disisi sebelah kiri dengan melepas 6 resistor jamper R201 - R206 ternyata sama saja.

Mungkin ada jalur yang putus, belum di cek ada kupingnya atau tidak.

Sharp LC32LE347i Blank

 Tv sharp milik Maryadi Salon, Tv Pakai Lampu Led, Tv ngeblank, bingung  juga  kalau mau tes tes di area ticon, karena tidak ada tulisannya.Terpantau ada 6 cof ke layar.

Teg ticon 12V ada, 15v ada, 3,3v ada, - 5,9v ada, 30v ada, vcom normalnya 6,9v.

Ic ticon juga hangat hangat saja.

Ternyata layar ada bekas benturan,

Coba lepas flexibel sebelah kiri sama saja.

Dalam gelap, ada sedikit garis garis.

Flas ic memori 25Q64 sama saja.Mungkin layarnya minta pensiun.
