Tv ADVANTE 24" BACKLIGHT MATI

 Servis tv advante 24" milik mb wiwik, rose lik midi dengan kerusakan backlight kadang hidup, terus mati terus, sedang suara ada, bayangan di layar juga ada.Memakai lampu jari. Tv belum ada setahun sudah eror.

Lilitan konduktor dan 2 buah dioda panas saat backlight menyala.

Ic driver sekaligus ic power backlight ini juga panas sekali  saat backlight menyala, mengeluarkan. tegangan 45V. Alhamdulilah solder ulang ic ini dan semua komponen pendukungnya tv bisa normal, backlight bisa menyala, tapi ic driver ini tetap panas,PSU dengan kode SWX-TV-12088S harga 60rb an, psu 12V 3A

Beberapa bulan rusak lagi,lampu redup, tegangan output  sama dengan dengan tegangan input.

Ic driver OC6702B

Solder ulang lagi, ganti lilitan memakai lilitan backligt politton. Tegangan bisa naik menjadi 39v saja. Dan gambar masih redup.

Backligh lampu jari, panjang total 52cm,60 lampu/mata

Deterjen alami

 Deterjen daun waru

https://jurnalpantura.id/pemanfaatan-daun-waru-sebagai-detergen-ramah-lingkungan/

Ada juga deterjen daun Jamblang/duwet

Buah lerak, bisa untuk cuci baju, piring, sabun mandi, sampo, obat tumo, ngepel lantai, pembunuh nyamuk, kecoa, cacing,

Cara buatnya perliter butuh 50gr buah lerak kering

Dalam wadah tertutup bisa tahan 1,5thn

Tiap 7 kg baju pakai 9 takar tutup botol/100ml

Cara buatnya 10 lerak untuk 1 liter air, tambah sere dan jeruk lemon, +2 sendok makan garam biar awet.

LG 55UQ7500PSF kang Idin Eror

 Tv LG 55" sudah smart.kerusakan kata user  kadang sulit di hidupkan.Kalau sudah hidup ya hidup terus, coba di cek di hidupkan koq bisa langsung hidup. Coba lepas tv dr tembok, kabel lan nya koq agak sulit di lepas,,, Coba bongkar casing koq tdk ada gejala yang rusak, tutup lagj, di reset pabrik/kembali ke pengaturan pabrik, nunggu komplin.

Soni KDL-40W600B Kadipaten

 Kali ini servis tv led soni sudah digital KDL-40W600B dengan kerusakan cahaya lampu backlight berkedip kedip terus, sisi layar sebelah atas memang agak redup yang menandakan kalau lampu backlight ada yang mati. Langsung saja bongkar casing,Terpantau IC driver backlight koq panas sekali, dan pin 31 sudah di jamper memakai resistor 10K ke ground untuk mengnonaktifkan protek. Tanpa beban lampu backlight, ic driver ini cuma hangat hangat saja. Tv ini memakai lampu 10 baris lampu BL yang di pasang seri paralel.

Pin 31 sudah terdapat R10K ke ground untuk mengnonaktifkan protek.

Ic ini sangat panas sekali,sehingga lampu backlight eror berkedip kedip tapi tdk protek. Ic model ini mudah di non aktifkan proteknya karena tdk ada pin datanya. Agar panas tdk berlebih dan lampu backlight tdk kedip kedip lagi,di bawah ic di beri pendingin,pendingin yang aslinya di bawah 4 buah  rangkaian koil induktor yang jg hangat saat ber operasi,di pimdah di bawah ic driver yang terpantau panas saat beroperasi.Pendingin hanya berupa seperti karet, beri lapisan silicon grease di kedua sisi karet pendingin agar panas bisa menjalar ke bodi besi dengan sempurna untuk mengurangi panas IC driver.

👆👆👆👆Di atas adalah pin minus dari ic driver yang terhubung ke minus lampu backlight, dan bulatan yang paling bawah paling besar adalah pin plus, tanpa beban lampu ter ukur 50V, setelah di beri beban terpantau turun tegangannya. Hanya 5 pin minus saja yang di pakai, pin 1dari atas tdk di pakai, pin 2-6 saja yang di pakai(5 pin). Setelah di ukur dengan esr antara pin 4dan 5 koq short, lampu esr menyala ketika di ukur dengan ground, sedah pin lainnya tdk menyala, apakah ini penyebab ic begitu panas saat beroperasi?

Saat ini tv tdk eror kedip kedip lagi lampunya setelah di beri pendingin.

Coba di orderkan lampu dan ic driver dulu.

Satu minggu kemudian layar sudah semakin gelap karena banyaknya lampu yang mati, tapi lampu tdk kedip kedip lagi. Langsung saja bongkar layar, ternyata hampir separo lebih lampu yang mati.

Di ganti langsung nyala terang, lampu latar posisi 0-10,pada posisi 0 pun layar masih terang. Pada posisi lampu latar 8 tegangan minus pin 2=26v,pin 3=31v,pin 4=32v,pin 5=32v,pin 6=26v.

Id driver sekarang tidak terlalu panas,berati sudah normal, tidak jadi ganti IC, IC driver yang sudah terlnajur di beli seharga 50 an tdk jadi di pasang, beberapa induktor yang awalnya tdk begitu panas,setelah lampu di ganti sekarang panas sekali, wajar saja kenapa awal dari pabriknya koq pendingin di posisikan di bawah induktor.

TV SONI  KDL-32R300B Dukuh tanggane Pandi juga memakai ic driver seperti di atas, kerusakan tv hidup sebentar kemudian protek, terpantau lampu redup satu, coba ganti semua lampu sama saja gejalanya. Coba non aktifkan saja proteknya, Tv bisa hidup normal, namun terdapat suara berderik di modul nya, ic driver juga terpantau panas sekali. Di bawah ic driver tidak ada pendinginnya.

Tv sudah digital.

Sebenarnya dengan mengnonaktifkan proteknya, tdk usah ganti backlight tv bisa nyala normal. Karena hanya redup 1 lampunya.

Soni KDL48W650D kedip 6 Kali

Kali ini servis led smart KLD48D650D dengan kerusakan layar gelap, ada bayangan sebentar tapi masih gelap kemudian protek kedip 6X.

Biasanya kerusakan pada jalur backlight.

Belajar dulu karena driver seri ini termasuk sulit di lumpuhkan proteknya.ic driver BD9423EFV, ic jenis ini juga terdapat di KDL40W650D👇👇👇👇👇

1.https://zaenalelectronic.blogspot.com/2019/10/sony-kdl-w650d-kdl-48w650d-kerusakan.html

2.https://www.youtube.com/watch?v=KBgXyjsgx3U

3.https://www.google.com/search?q=pin+protek+IC+BD9423EFV&rlz=1C1GCEU_idID1006ID1006&oq=pin+protek+IC+BD9423EFV&gs_lcrp=EgZjaHJvbWUyBggAEEUYOdIBCDY0OTBqMGo3qAIIsAIB&sourceid=chrome&ie=UTF-8#fpstate=ive&vhid=yWW_BIRG-ggJLM&vld=cid:aa2678a2,vid:XFtYyixVzR0,st:0&vssid=l

4.https://www.google.com/search?q=KDL+48W650D+kedip+6kali&rlz=1C1GCEU_idID1006ID1006&oq=KDL+48W650D+kedip+6kali&gs_lcrp=EgZjaHJvbWUyBggAEEUYOTIJCAEQIRgKGKAB0gEJMjExMzhqMGo3qAIAsAIA&sourceid=chrome&ie=UTF-8#fpstate=ive&vld=cid:f99898b7,vid:YUrHV4_l0qg,st:0

5.https://www.google.com/search?q=KDL+48W650D+kedip+6kali&rlz=1C1GCEU_idID1006ID1006&oq=KDL+48W650D+kedip+6kali&gs_lcrp=EgZjaHJvbWUyBggAEEUYOTIJCAEQIRgKGKAB0gEJMjExMzhqMGo3qAIAsAIA&sourceid=chrome&ie=UTF-8#fpstate=ive&vld=cid:becb25a9,vid:liqga0DHHXM,st:0

👆👆👆R10K dulu

Dan ternyata oh ternyata setelah onsite lha koq cuma ringan kerusakannya. Induktor 33mhenri ini jatuh/lepas. Mungkin karena terlalu panas, dan tdk di lem. 👇👇👇

Induktor sampai menempel kuat di bodi plastik sisi bawah, sampai leleh bodinya, hampir nembus bodi plastik saking panasnya mungkin.



Potong belahan polaris

 Belahan polaris adalah polaris yang di ambil dari lcd/led  tv yang sudah rusak, kemudian di belah, di bersihkan untuk mengganti polaris tv lain yang rusak bagian polarisnya saja.

Kadang kebesaren jika di pasang di tv lain, bisa di sek kel mata kaca, atau pakai alat potong kaca, bila hanya mengurangi sedikit bisa di serkel, bila banyak ya pakai alat potong kaca,

Spiker Aktif PAUD AUBERN PS-8DR

Spiker aktif  milik PAUD harga sekitar 3,5 jutaan. Kerusakan suara tidak ada,indikator normal, bisa bluetoth, radio,aux dan mik kabel. Kerusakan pada IC SUARA TPA3118, ic ada yang murah harga 12rb sampa ratusan ribu, ic smd, coba beli yang harga 20an ternyata bisa di pakai, mudah sekali melepasnya karena ic tidak di lem.Bahkan sampai ada capasitor yang rontok.setelah di ganti koq suara gemrodok pelan, coba ganti beberapa elco 2 buah elco 220mf 16v dan 1 buah elco 2200mf yang kakinya sudah korosi, tetap saja gemrodok masih ada, tapi makin pelan, Suara bagus, jernih vocal dan ngebas musiknya, tapi koq cuma pakai ic suara  power kecil ya, semoga awet.

Politron PLD40D8950 NGEBLANK(servis panggilan tegal Senggotan)

 Kerusakan tv led smart ini ngeblank, suara ada,bl nyala, solasi mainkan.

Setelah pencarian titik yang mau di solasi dengan uji coba beberapa kali, akhirnya ketemu juga, sempat pesimis dengan model panel kaya gini.soalnya sempat beberapa kali gagal, karena barang masih segelan ya jadi tambah semangat👇👇👇👇

Awalnya coba lepas semua flexibel, ternyata gambar bisa tampak yang sisi kanan, tidak protek.

Solasi 10 jalur dari titik paling samping sisi yang saya kasih tanda panah, alhamdulilah gambar bisa muncul sempurna,gambar tidak kasar.

Pupuk Organik

 1.Pupuk daun kelor.👇👇

https://www.youtube.com/watch?v=glA_zFEmOH0

https://www.youtube.com/watch?v=Pdk_5FToBQE

UPS 9390 BERASAP DAN PROTEK

 Ups di kantor yang terdiri dari 2 buah ups yang di sinkronkan/bisa bekerja secara bersama sama, saling memperkuat,karena serinya sama 9390,berdaya @160kva. Ups 1 sisi timur berseri 4F484CAB02.problem berasap,Dan asapnya mentriger alarm pada sensor asap sisi timur,sehingga alarm kebakaran berbunyi keras, untung saja asap segera hilang dan UPS segera terprotek,koneksi ke baterai, rectifier dan output segera putus.Jika saja sensor asap sebelah barat ikut alarm on, maka bisa menyebabkan gas FM 200 release atau keluar. Gas FM 200 ini lumayan mahal isinya, bisa sampai 200juta.Kenapa sensor sebelah timur dulu yang Alarm? karena ada ac yang menyembur angin ke timur untuk mendinginkan ruangan,akan tetapi ac ini juga akhirnya akan otomatis mati jika alarm berbunyi.UPS ini sebenarnya sudah sering alarm baterai lemah, karena baterai merk Halei 525W/sel 45A sudah 13 tahun usianya.

Bila lampu pln mati/berkedip maka akan membuat alarm ups ini, karena circuit baterai los, tekan control,terus tekan normal maka akan membuat alarm hilang

Segera di datangkan teknisi ahlinya dari luar, cek sana cek sini dengan mencolokkan konektor laptop ke konektor vga di modul ups, menggunakan aplikasi berbayar tentunya untuk mengecek semua,tidak terdeteksi yang rusak.Setelah Panel Baterai Halei 90x40pcs di off kan,di susul mematikan panel INPUT, BYPAS dan PANEL OUTPUT di ATS, Dilanjutkan membongkar UPS, terlihat ada 1 kapasitor  meletus,ada 40 kapasitor di dalamnya yang meletus 1 dan lainnya pada hamil.Terdiri dari 24 capasitor 45mf 270v dan 16 capasitor  baterai filter capasitor 45mf 600V.

Capasitor merk GENTEQ harga online 500ribuan per biji.

👆👆Ups 2 ikut alarm, sebelumnya memang sudah alarm cek fan.



Nama Site & Lokasi Site : VADS Jogja
- Model / SN / Kapasitas : 9390/ 4F484CAB03/ 160 Kva
- Battery Brand / Kapasitas / Qty : Halle 12V 525 Watt per cell 40 pcs
- Tgl Battery : 5-4-2013
- Suhu Ruangan / RH : 20.3°c / 49%
- Pekerjaan yang telah dilakukan :
  * Pemeriksaan UPS ditemukan:
    - AC filter dan Batt filter cap melembung, korosi dan pecah
    - Usia pakai battery > 5th
  * Diharuskan untuk penggantian ac filter cap dan battery filter cap
  * Penggantian battery 40 pcs
- Catatan : UPS saat ini posisi off

Sparepart yang wajib diganti karena rusak :

1. HALLE BATTERY 12V 525 WATT PER CELL 40 pcs

2. 120311025-002 : CAPAC FILM 45uF 370VAC 24 pcs
3. 120314020-002 : CAPAC 45uF 600VAC D-STUD 16 pcs

- Sparepart lain yang kemungkinan rusak dan bisa dipastikan setelah Baterai dan Kapasitor diganti terlebih dahulu karena saat ini kondisi UPS OFF :

1. 151201040-001 : AIR FILTER, 16X30X1 1pc
2. 151201040-002 : AIR FILTER, 12X30X1 1pc
3. 151101079-001 : FAN, 120MM X 38MM , 180 CFM 13 pcs
4. 120105088-001 : CAP, AL ELECT, 64000UF, 63V 1pc
5. 101073677-003 : PCBAS 3P160 I/O POWER SUPPLY BOARD ASSY BOARD 2 pcs

Setelah penggantian baterai dan capasitor seharga ratusan juta, ternyata ups belum bisa on juga/protek. Ternyata ada 1 sekring yang putus, 1 dari 3 sekring ke rectifier putus. Untuk memastikan kerusakan hanya pada sekring, coba pakai mcb 32A,3buah  sekring ke rektifier diganti 3 buah mcb.

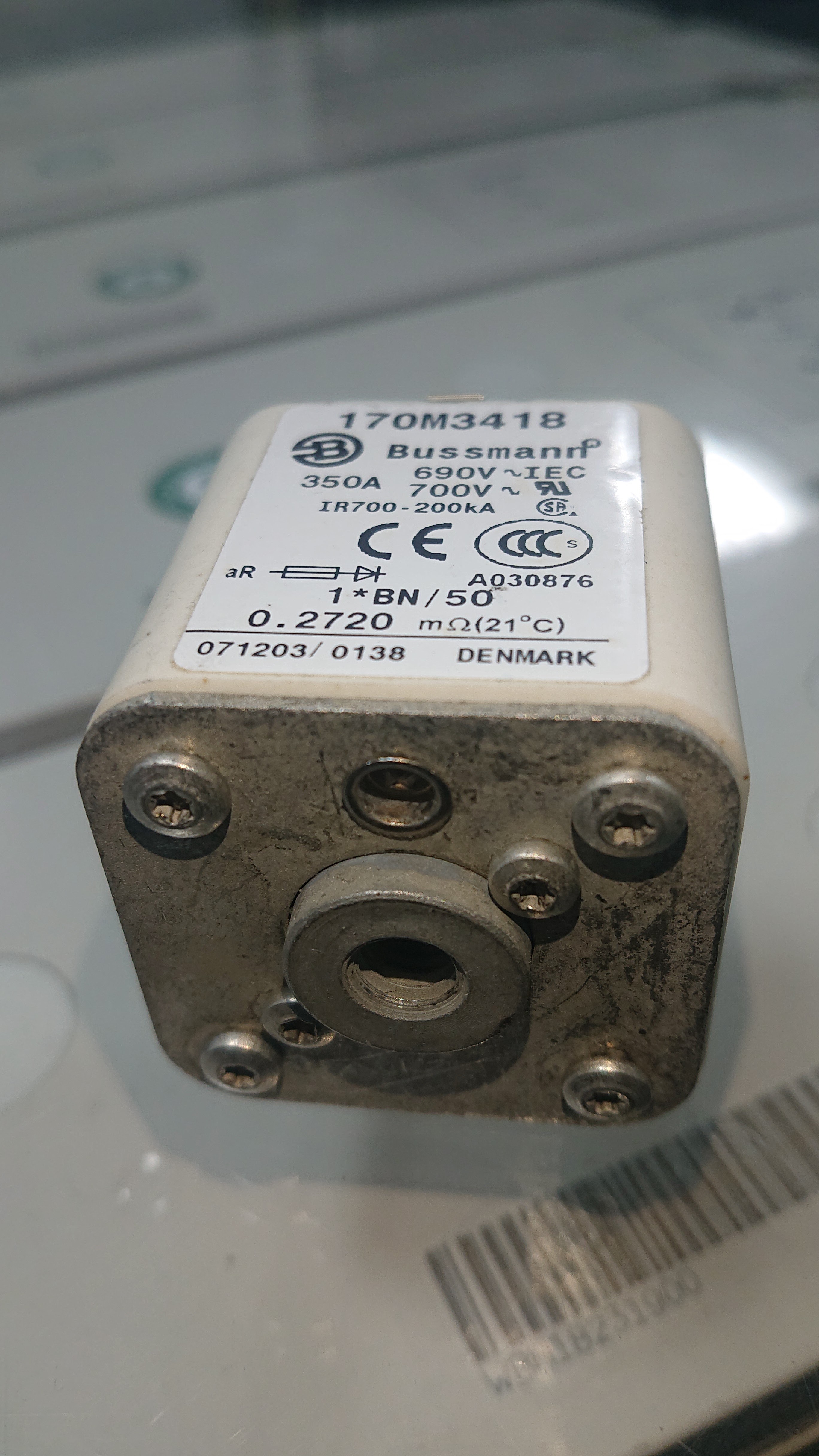

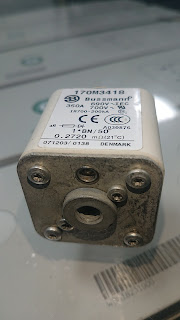

Sekring BUSSMAN 350A 700V,ada part yang njepat ke atas di sisi atas sekring yang menandakan sekring rusak.

Pajak MIO ne Yani tahun 2024

Samsat berbenah, gedung baru, peraturan di ketatkan, tapi proses lebih mudah.

Pajak 5 tahunan 5 tahun lalu, perpanjangan motore Mio Mbok Bojo lancar tanpa kendala meskipun alamat bpkb dan ktp berbeda desa tapi masih 1 kecamatan, tetap di proses oleh pak Polisi, Hari ini 12 Oktober 2024,berbeda dengan 5 tahun lalu.harus menyamakan alamat bpkb dengan alamat KTP/mengubah alamat di BPKB.Pertama datang ke samsat pembantu Sewon,ke tempat Nggesek no rangka dan no mesin, fotokopi syarat habis 3000, lalu di suruh ke samsat Bantul yang agak jauh, karena samsat sewon belum melayani. Setelah sampai di samsat Bantul, masuk bagian BPKB,tdk terlalu ramai di tempat ini.Tunggu sebentar saja.Lalu di suruh nggesek no mesin dan rangka, tempat nggesek berbeda tempat dengan nggesek pada proses normal. Lalu kembali lagi ke loket semula. Tunggu sebentar,selesai, lanjut ke loket lantai bawah ,suruh fotokopi berkas lagi 3000,kembali ke loket semula,terus di suruh numpuk berkas di lantai 1 loket 4,nunggu sebentar. Pulang Dapat 2 kertas, untuk membayar, mengambil plat dan mengambil BPKB.

Di suruh Kembali lagi tanggal 23 Oktober 2024 untuk bayar, mengambil  STNK dan Plat. Berati sudah melewati jatuh tempo perpanjangan, kena denda tidak ya????

Dan 12 November untuk mengambil BPKB.

👆Surat pengambilan BPKB

Resi pembayaran, pengambilan STNK dan pengambilan Plat.

Benar ternyata kena denda juga 16 ribu,walaupun awal pengurusan stnk masih 4hari sebelum jatuh tempo. 👇👇👇

Biaya admin pembuatan stnk baru dan plat baru=160rb

Spiker aktif Politron warna putih Tri binti Hartoyo

 Setahun yang lalu tv rusak kemasukan tikus, banyak kabel kabel yang putus di gigit tikus.Dan lubang bok spiker sekalian saya kasih strimin.

Hari ini tv rusak lagi dengan kerusakan spiker aktif hidup mati terus menerus.tegangan output goyang goyang.Tegangan gate juga goyang goyang cepat,Terpantau ada cicak mati di bawah PSU, Cicak masih bisa masuk walaupun lubang bok spiker sudah di beri strimin.Coba ganti ic driver OB2269 tegangan bisa anteng sebentar kemudian goyang goyang lagi, ukur semua komponen area primer terukur normal,ganti opto kopler yang kelihatan korosi,sama saja,coba ganti fet,sama saja.Coba di gacun tegangan bisa anteng tapi masih ngedrop.Putar trimpot pada gacun tidak bisa menaikkan tegangan. Ternyata oh ternyata, barulah kelihatan kalau ic TL431 juga korosi kakinya.woalah, kurang teliti.

Kembalikan psu ke aslinya, alhamdulilah clear, kerusakan pada TL431 yang korosi.

Tegangan normalnya, 17V,13V dan 5V sudah hadir.

Suara bas bisa bagus mantab.

TV SHARP Q VISION NGEBLANK HITAM

 Tv sharp 21'Q vision bapak Agung Rejodadi. Tv cembung ngeblank hitam, ic cipset belum kerja sepenuhnya, walau pun kalau di raba ic sudah hangat.

Awal kerusakan tv sulit hidup, terpantau elco vcc untuk ic power STR rusak, setelah penggantian elco tersebut, langsung di coba, tv bisa hidup normal.

Tv ini sudah pernah rusak sebelumnya,terlihat dari sudah banyak solder ulang,banyak juga debu dalam tv yang menandakan tv sudah lama tidak rusak lagi.

Coba ganti elco elco lain area sekunder yang terpantau rusak, setelah penggantian elco elco yang terpantau rusak, lha koq malah ngeblank,playbak sudah kerja, tegangan 180v,heater,screen,semua sudah hadir.

Lama juga proses pencarian penyebab ngeblank. Relay belum kerja, relay ini berfungsi sebagai penhendali kerja degausing saja,relay bisa kerja bila ic micro kontrol sudah kerja.Hal ini menandakan kalau ic micro kontroler belum kerja, coba ganti ic vertikal sama saja,coba ganti soket tabung tdk membuahkan hasil.

Cek tegangan 3,3v ic cipset normal, coba cek tegangan 5v ngesot menjadi 2,5v saja,pantas saja ic belum kerja sepenuhnya, coba urut jalur sampai sumbernya tegangan 5v ,ternyata kerusakan hanya pada solderan pada transistor yang kendor saja,Solderan bekas di solder ulang lebih sulit di deteksi kendornya dari pada yang belum di solder ulang.Ujung solder harus nempel ke solderan dulu barulah ketahuan kalau timah solderan sudah kering,sudah tdk menempel dengan sempurna.

Setelah di solder ulang barulah tegangan 5v hadir.

Lebih jelas nya ada di sini 👇👇👇👇👇👇👇

https://youtu.be/jd9yaZyhCbk?si=ZJLpgLLeGo5hCbBo

Kabel carger SONI Z2 PREMIUM

 Skema kabel carger SONI experia Z2 PREMIUM.

Jangan asal ganti batok carger sembarangan, karena pada carger soni ini pin 1 V- minus terhubung ke plat besi, pin 2 dan pin 3 adalah data+ dan data -, sedang pin  4  V+. Pada batok cargernya pin 2 dan pin 3 terpisah, terhubung ke ic power, sedang pada sebagian batok carger sebagian merk hp lain, seperti batok hp OPO  punyaku, pin 2 dan 3 di jadikan satu, sehingga jika carger OPO ini di pakai di hp soni Z2 ku, lama lama bisa merusak port carger  pada hp soni ku.

Kerusakan pada hp ku

1.Di cas bisa tetapi lebih lama.biasanya 2-3jam sudah penuh, ini bisa 5jam baru penuh.

2.Fungsi OTG tdk berfungsi.

3.Fungsi Headset juga tidak berfungsi.

Karena colokan cas, OTG dan colokan headset berada dalam 1 lubang.

👆👆Colokan yang konek ke batok carger.

Sisi kiri V+, sisi kanan V-

Sisi tengah pin 2 dan 3 D-dan D+

👆👆Yang konek ke colokan HP

Ada 12 pin, pin 1 dan pin 12 adalah port V minus.

Pin 4 dan 9 adalah port V plus. Pin 6 D+, Pin 7 D-,Pin 5 & 8 terhubung ke resistor menuju V+

Karena head set rusak, suara bisa di mirorkan/ alihkan ke laptop/pc, pada pc bisa kita pasang headset,dengan mengistal BLUETOTH AUDIO RECEIVER pada PC dengan cara seperti ini 👇👇👇👇👇

https://youtu.be/H6tDfGReWKI?si=pJqDthkHOqQ9SknA

Seperti kalau kita memakai spiker aktif bluetooth

Hp OPO ku koq terpantau juga rusak fungsi OTG nya, apa karena pemakaian carger sembarangan ya😇😇dulu sebelumny bisa normal.
